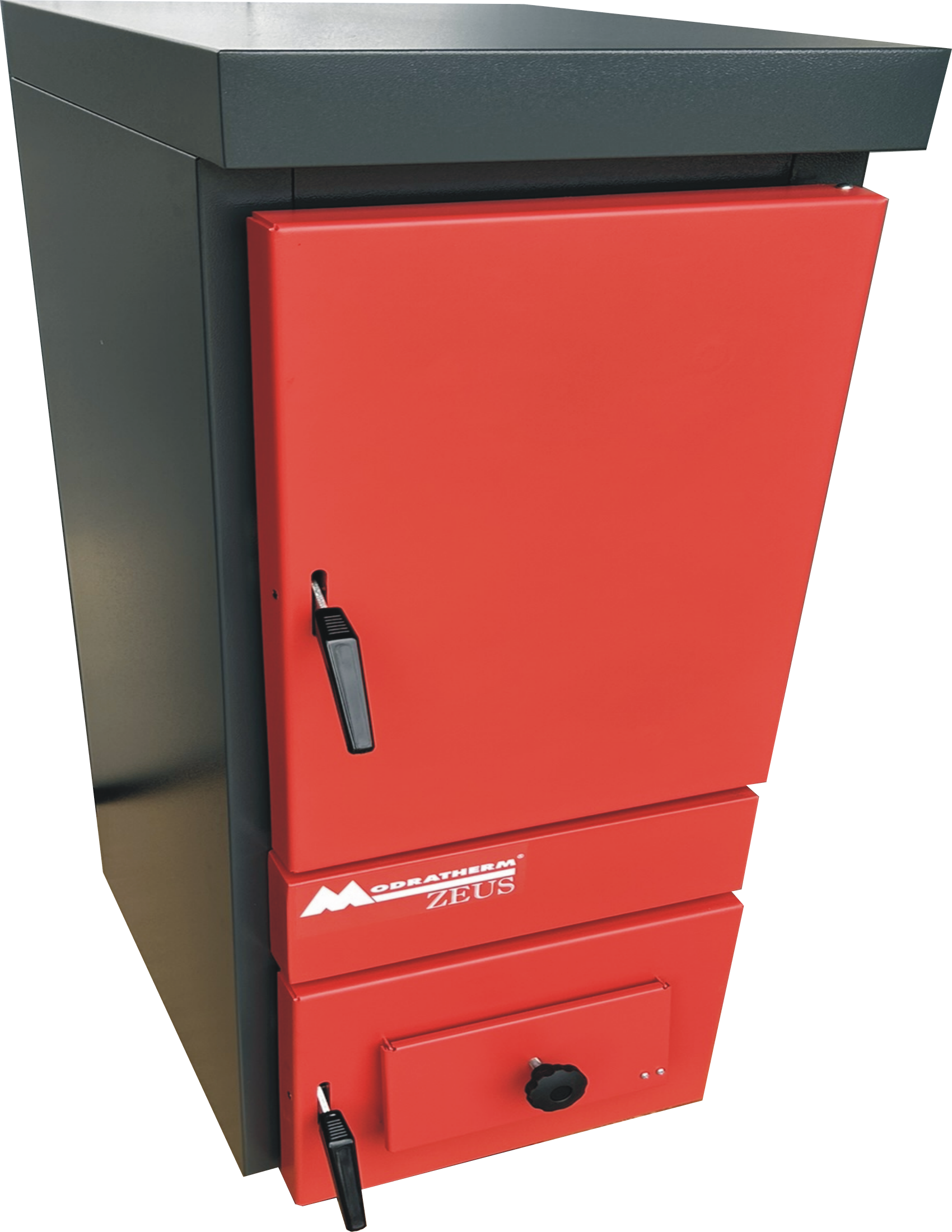

Kotol Modratherm ZEUS VU6 kW30 (Z3031VU6)

Určený pre staršie vykurovacie systémy s "dožívajúcimi" kotlami značky Viadrus, ktorý už potrebuje vymeniť starý kotol za nový úspornejší ,podľa možnosti bez zbytočných dodatočných nákladov na prerobenie napojovacích prvkov ako je vstup a výstup vody do vykurovacieho systému a komínovej rúry.

Kotol Modratherm ZEUS VU s identickými pripojovacími rozmermi s kotlami Viadrus U22 Economy, U26 a U68 umožňuje priame napojenie kotla ZEUS VU na už existujúce vykurovacie systémy, ako náhradu za kotly Viadrus.

Totožné rozmery pripojení ako kotle Viadrus U26, U22, U68
Pripojenie na existujúce vykurovacie systémy bez prerábky pripojení

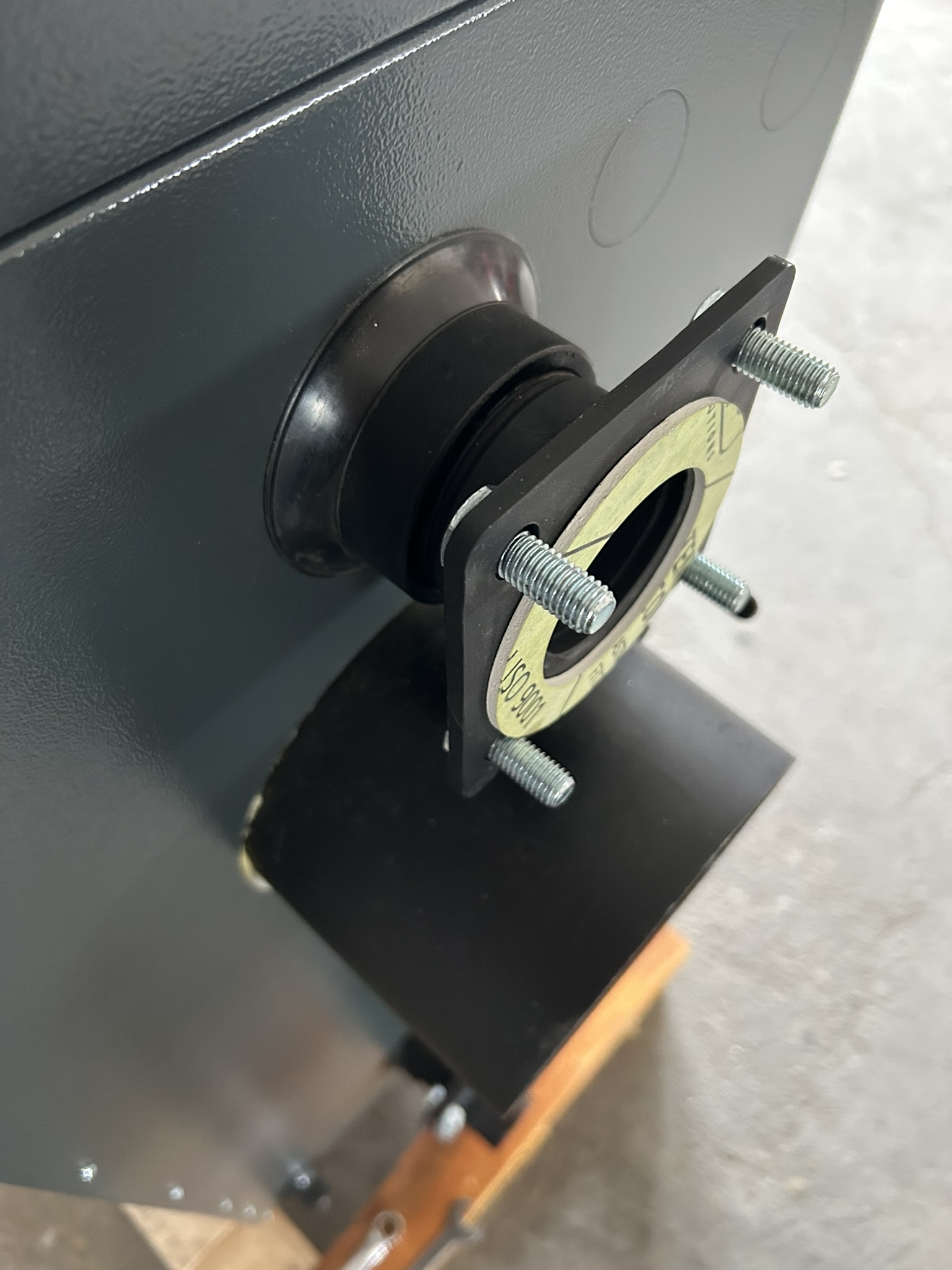

Má tie isté príruby ,netreba nič zvárať
Vhodný aj do samotiažnych vykurovcích systémov

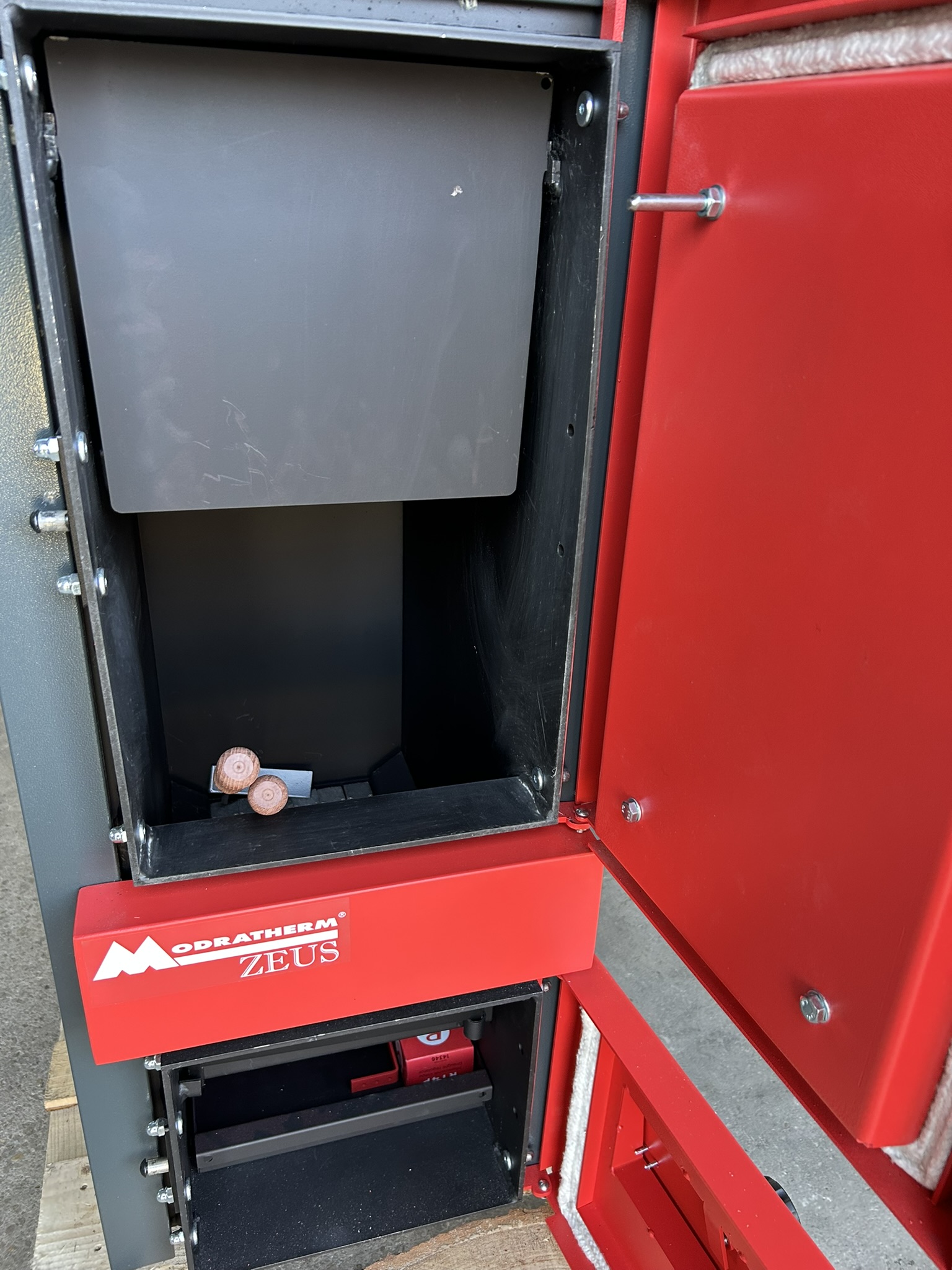

Robustné liatinové horenisko Kotla ZEUS VU má roštovú plochu zo segmetových robustných liatinových roštov a od výkonu 30 KW majú kotly ZEUS navyše šamotové lôžko v zadnej časti roštovej plochy.
Kotlové teleso je vyrobené zo žiaruvzdornej kotlovej ocele o hrúbke 6 mm
Železobetónové lôžko s klasifikačnou teplotou 1600°C zabezpečuje zvýšenú ochranu stien priamo v žiarovej zóne kotla, ako aj účinnosť spaľovania kotla-opcia.
Efektívnejšia prevádzka s dlhšou dobou horenia oproti starému Viadrusu
Vyššia účinnosť spaľovania v porovnaní s liatinovými kotlami
Liatina má menšiu prestupnosť tepla ako kurenárska kvalitná oceľ slovenskej výroby

MODRATHERM ZEUS vo variantách:

VU4 náhrada za 4 článkový liatinový kotol
VU5 náhrada za 5 článkový liatinový kotol
VU6 náhrada za 6 článkový liatinový kotol
Ako hlavné palivo pre kotol Modratherm Zeus VU slúži palivové drevo
Ideálna vlhkosť dreva je menej ako 20%
Vysoká úcinnosť pri spaľovaní pevných palív
Automatické regulačné prvky a moderné konštrukcné riešenie spaľovacieho a popolníkového priestoru zabezpečujú vyššiu životnosť kotlového telesa a efektivitu horenia
Postupne prehorievanie paliva v spaľovacom priestore je riadené automaticky termostatickou reguláciou prívodu primárneho vzduchu.
Telesá kotlov MODRATHERM ZEUS VU4, 5, 6 sú vyrobené zo 6 mm žiaruvzdornej kotlovej ocele.

Výhody:

spaľovanie tvrdého aj mäkkého dreva, drevných brikiet a drevného odpadu
hĺbka spaľovacej komory 420 az 570 mm ( podľa typu kotla ) vysoká účinnosť spaľovacieho procesu znamená nízku spotrebu paliva
automatická termostatická regulácia výkonu
integrované bezpečnostne zariadenie proti prehriatiu kotla - opcia
moznosť prevadzkovania bez obehového čerpadla, moznosť regulácie komínoveho ťahu
vysoko odolné liatinové ohnisko
veľký nakladací priestor nemusíte tak často chodiť prikladať
moderná konštrukcia - úsporný a hospodárny
Kvalitná tepelná izolácia kotla
výroba teplej pitnej a úžitkovej vody v medenom výmenníku ( prietokový ohrev )- prevedenie č.3
Termostatický regulator ťahu podľa teploty vykurovacej vody vo výmenniku kotlového telesa a nastavenej teploty určuje množstvo primárneho vzduchu privádzaného do spaľovacieho priestoru

Parametre:

Menovitý tepelný výkon kotla kW 30
Účnnosť 76-78%
Náhradné palivo drevné brikety, uhlie
Maximálna dĺžka dreva mm 570
Objem vody 61 L
Tlaková strata kotla pri V=1,5 m3.h-1 (t. p=2.V2) mbar 3,1
Prikladací priestor 65 L
Min. doporučený ťah komína Pa 15
Maximálny prevádzkový tlak kotla bar 2,5
Max. tlak bezpečnostného výmenníka bar 6
Pripojenie na vykurovaciu sústavu 2"
Rozmery plniaceho otvoru (s x v) mm 290x490
Rozmery kotla (s X V X h) mm 435x1120x950
Celkova hmotnost" kotla kg 262
Pripájací priemer hrdla odvodu spalin mm 159
Výrobca Modratherm
Krajina pôvodu Slovensko

Súčasť dodávky kotla:

1. nakladacie dvierka
2.liatinové článkové rošty
3.popolníkové dvierka
4.klapka prívodu spaľovacieho vzduchu
5.popolník
6.tepelná izolácia
7.nátrubok výstupnej vody G 6/4“
8.vyústenie dymovodu s komínovou klapkou
9.články spalinových ciest
10.napojovacie otvory bezpečnostného výmenníka resp. integrovaného výmenníka TÚV G 1/2“ - prevedenie č.2 a 3
11.spalinový priestor
12.šamotová tvárnica (ZEUS 30 VU6)
13.nátrubok vratnej vody G 6/4“
14.usmerňovacia klapka toku spalín
15.usmerňovač spalín (pri čistení spalinových ciest vybrať cez usmerňovaciu klapku 14)
Kúrte tak, aby vratná voda neklesala pod 60-65 °C.
Prečo? Prevádzkovaním kotla pod túto teplotu vzhľadom na vlastnosti dreva dochádza ku kondenzácii pár, dechtovaniu, koncentrácii jedovatých plynov a agresívnych kyselín.

Termostatický regulator ťahu , napúšťací ventil, kutáč, škrabka, poopolník
