Úvod » Plynový stacionárny ohrievač vody Quantum Q7EU-220-VENTC
Ohrievače sa vyrábajú podľa noriem a predpisov EÚ a spĺňajú požiadavky na udelenie označenia CE.
Výrobca má udelený certifikát ISO 9002.
Ohrievače sa inštalujú v priestoroch s nedostatočnou kubatúrou miestnosti alebo tam, kde nie je k dispozícii komín a výstavba nového komína by bola ekonomicky alebo technicky príliš náročná. Možno ich využiť v domácnostiach, penziónoch, reštauráciách, kaderníctvach, športových objektoch a pod.
Maximálny vstupný tlak vody: 0,5 MPa
Pripojovací tlak plynu: 1,8 - 2,5 kPa pre zemný plyn, 3,0 kPa pre propán
Rozsah prevádzkového termostatu :40 - 80 °C
Krytie elektrickej časti: IP 20
Pripojovacie napätie: 230 V / 50 Hz
Výkon elektrickej časti: 62 W
Umiestnenie:
Spotrebiče je možné umiestňovať vo všetkých miestnostiach bez ohľadu na ich objem a možnosti vetrania, nutné vykonať v súlade s TPG 704 01. Vyústenie
odťahu spalín na vonkajšej stene (fasáde) musí byť vykonané v súlade s technickými pravidlami TPG 800 01.
Objem nádrže (l) - 220
Nom. príkon (kW) - 28,5
Nom. výkon (kW) - 25,8
Čas ohrevu ot = 25 ° C (min) - 16
Trvalý výkon ot = 25 ° C (l / hod) - 887
Spotreba plynu ZP (m3 / h) - 3,10
Spotreba plynu PB ( kg/h) - 2,30
Názov | M.J. | QUANTUM Q7EU 220 VENT-C |
Energetická trieda | - | B |
Deklarovaný záťažový profil | - | XXL |
Objem nádrže | L | 220 |
Menovitý príkon | kW | 22 |
Menovitý výkon | kW | 20 |
Dobra ohrevu o t=25°C | min | 19 |
Trvalý výkon pri t=25°C | l/hod | 690 |
Spotreba zemného plynu | m3/h | 2,30 |
Spotreba propánu | kg/h | 1,70 |
Ohrievače sú štandardne dodávané na zemný plyn. Verziu na propán špecifikujte v objednávke.

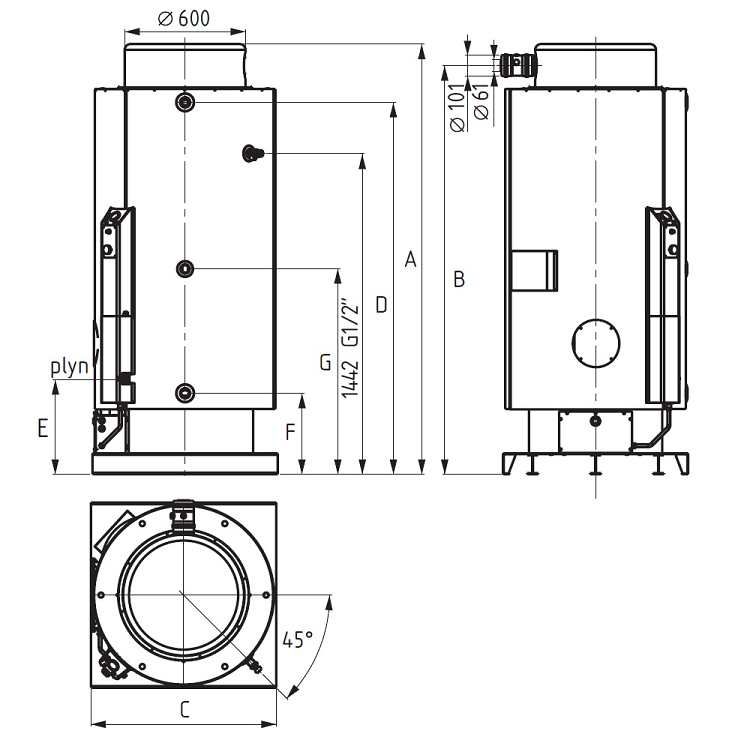

Typ | Rozmer A (mm) | Rozmer B (mm) | Rozmer C (mm) | Rozmer D (mm) | Rozmer E (mm) | Rozmer F (mm) | Rozmer G (mm) | Pripojenie vody | Pripojenie plynu | Priemer odťahu spalín (mm) | Hmotnosť (kg) |
Q7EU-220-VENT C | 1563 | 1446 | 720 | 1278 | 481 | 404 | 952 | 5/4" | 1/2" | 100/60 | 220 |
Q7EU-220-VENT C | 1913 | 1796 | 720 | 1628 | 481 | 404 | 952 | 5/4" | 1/2" | 100/60 | 265 |
Q7EU-220-VENT C | 2263 | 2146 | 720 | 1978 | 481 | 404 | 952 | 5/4" | 1/2" | 100/60 | 309 |
Q7EU-220-VENT C | 1928 | 1821 | 920 | 1639 | 481 | 404 | 1021 | 5/4" | 1/2" | 100/60 | 278 |
Q7EU-220-VENT C | 2278 | 2171 | 920 | 1989 | 481 | 404 | 1021 | 5/4" | 1/2" | 100/60 | 324 |
Spotrebič musí byť inštalovaný v súlade s návodom na obsluhu vydaným výrobcom tohto spotrebiča. Uvedenie do prevádzky musí vykonať osoba, vlastniaca patričné oprávnenia!
